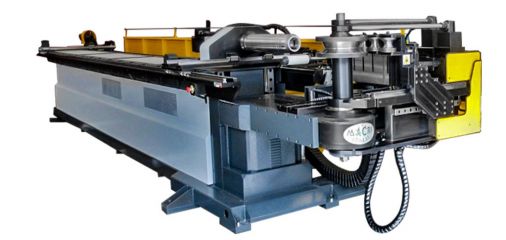

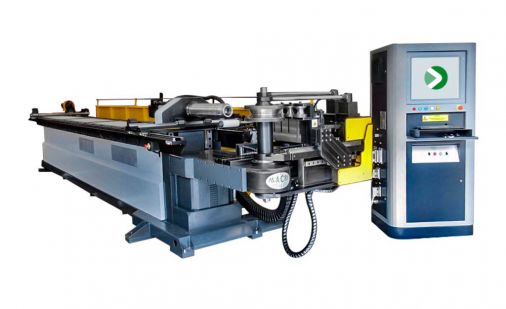

PROVAR 6-114 U-D Taivutuskoneet PROVAR 6-114 U-D
PROVAR 6-114 U-D (Sarja 114) on täysautomaattinen taivutuskone, jossa on 6 akselia: taivutus (Y-akseli), pituus (X-akseli) ja rotaatio (Z-akseli) tuurnan ja pitimen sivuttaisliike (akselit B1 ja B2) ja taivutuspään pystyliike (akseli A).
PROVAR 6-114 U-D voi taittaa putkia joiden halkaisija on enintään 90mm ja siinä on kaksi työkalutasoa kiinteälle sätelle ja muuttuvalle säteelle, tai vaihtoehtoisesti kolmelle erilliselle kiinteälle säteelle.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
PROVAR 6-114 U-D voi taittaa putkia joiden halkaisija on enintään 90mm ja siinä on kaksi työkalutasoa kiinteälle sätelle ja muuttuvalle säteelle, tai vaihtoehtoisesti kolmelle erilliselle kiinteälle säteelle.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
| Mallin nimi | PROVAR 6-114 U-D |
| Akselien määrä | 6 akselia (Y, X, Z, B1, B2, A) |
| Putken liike | - Taivutus (akseli Y) - Pituus (akseli X) - Rotaatio (akseli Z) - Pitimen poikittaisliike (B1 akseli) - Tuurnan poikittaisliike (B2 akseli) - Taivutuspään pystyliike (akseli A) |
| Taivutettavan putken halkaisija | Enintään 114 mm |
Tekniset tiedot
| OMINAISUUDET | U.M. | PROVAR 6 |
| Y maks. taivutus nopeus | °/1" | 35 |
| Y paikoitustarkkuus | +/- ° | 0.1 |
| X maks. liike nopeus | mm 1" | 650 |
| X paikoitustarkkuus | +/- mm | 0.1 |
| Z maks. pyöritys nopeus | °/1" | 180 |
| Z paikoitustarkkuus | +/- ° | 0.1 |
| B1 maks. vaakatason liike | mt/1" | 6 |
| B1 paikoitustarkkuus | +/- mm | 0.1 |
| B2 maks. vaakatason liikenopeus | mt/1" | 6 |
| B2 paikoitustarkkuus | +/- mm | 0.1 |
| A maks. taivutuspään pystyliike | mt/1" | 4 |
| A paikoitustarkkuus | +/- mm | 0.1 |
| Paino | +/- Kg | 6500 |
| KAPASITEETTI | U.M. | PROVAR 6 |
| Pyöreä putki R=42 Kg/mm² | mm | 114x3 |
| Muuttuva säde R=42 Kg/mm² keskisäde min 10D | mm | 80x2 |
| Pyöreä putki, rst | mm | 114x2 |
| Pyöreä putki, Al, Cu, Ot. | mm | 114x4 |
| Neliöputki R=42 Kg/mm² | mm | 80x80x4 |
| Suorakaideputki, helppoon suuntaan | mm | 50x80x3 |
| Suorakaideputki, vaikeaan suuntaan | mm | 100x50x3 |
| Pyörötanko R=42 Kg/mm² | mm | 55 |
| Neliötanko R=42 Kg/mm² | mm | 45x45 |
| Tuurnan palautusisku | mm | 140 |
| Max taivutuskulma | ° | 195 |
| Konnen pituus | mm | 3600 |
| Konnen jatko | mm | 1560 |
