EURO 45 CN1 Taivutuskone EURO 45 CN1

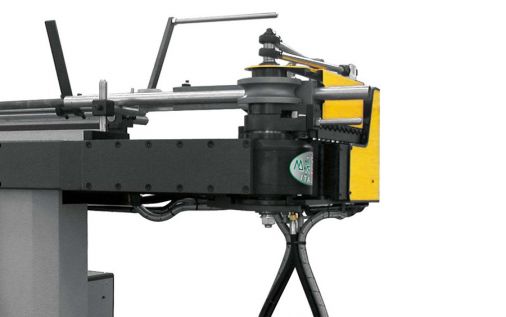

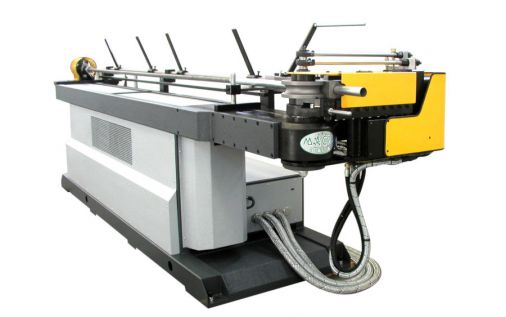

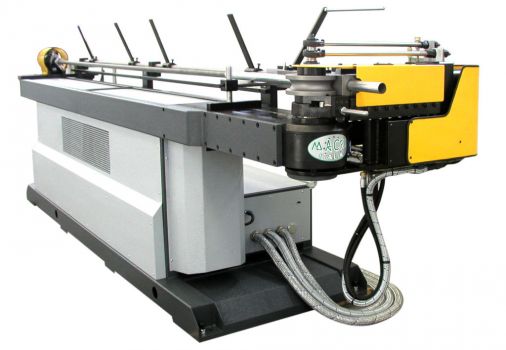

EURO 45 CN1 (Sarja 45) on 1-akselinen (Y) putkentaivutuskone ruostumattomasta teräksestä, raudasta, kuparista, messingistä tai muista metalliseoksista valmistettujen halkaisijaltaan enintään 45 mm:n putkien taivutukseen. EURO 45 CN1 mallissa on automaattinen taivutus ja manuaalinen pituus- ja rotaatiosäätö.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
| Mallin nimi | EURO 45 CN1 |
| Akselien määrä | 1 akseli (Y) |
| Putken liike | Taivutus |
| Taivutettavan putken halkaisija | Enintään 45 mm |
Tekniset tiedot
| OMINAISUUDET | U.M. | EURO |
| Y maks. taivutus nopeus | °/1" | 150 |
| Y paikoitustarkkuus | +/- ° | 0.1 |
| Paino | +/- Kg | 3200 |
| KAPASITEETTI | U.M. | EURO |
| Pyöreä putki R=42 Kg/mm² | mm | 45x4 |
| Pyöreä putki, rst | mm | 40x3 |
| Pyöreä putki, Al, Cu, Ot. | mm | 45x5 |
| Neliöputki R=42 Kg/mm² | mm | 40x40x2 |
| Suorakaideputki, helppoon suuntaan | mm | 30x45x2 |
| Suorakaideputki, vaikeaan suuntaan | mm | 40x35x2 |
| Pyörötanko R=42 Kg/mm² | mm | 30 |
| Neliötanko R=42 Kg/mm² | mm | 25x25 |
| Tuurnan palautusisku | mm | 60 |
| Max taivutuskulma | ° | 195 |
| Konnen pituus | mm | 3450 |
| Konnen jatko | mm | 1540 |
