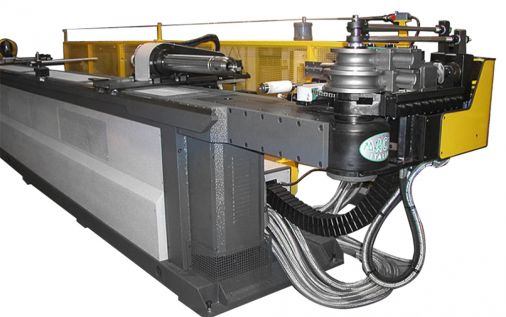

PROVAR 5 U-D - Sarja 45 Original

Taivutuskoneet PROVAR 5 U-D - Sarja 45

5-akseliset taivutuskoneet putkille, joiden halkaisija on enintään 45 mm.

frecciaFill

Tiedot

PROVAR 5-45 U-D
Taivutuskoneet PROVAR 5-45 U-D
PROVAR 5-45 U-D (Sarja 45) on täysautomaattinen taivutuskone, jossa on 5 akselia: taivutus (Y-akseli), pituus (X-akseli) ja rotaatio (Z-akseli) ja pitimen ja tuurnan poikittaisliike (akselit B1 ja B2).

PROVAR 5-45 U-D voi taittaa putkia joiden halkaisija on enintään 45mm ja siinä on kaksi työkalutasoa kiinteälle säteelle ja muuttuvalle säteelle, tai vaihtoehtoisesti kahdelle erilliselle kiinteälle säteelle.

Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
PROVAR 5 U-D - Sarja 45
Mallin nimiPROVAR 5-45 U-D
Akselien määrä5 akselia (Y, X, Z, B1 e B2)
Putken liike- Taivutus (akseli Y)
- Pituus (akseli X)
- Rotaatio (akseli Z)
- Pitimen poikittaisliike (B1 akseli)
- Tuurnan poikittaisliike (B2 akseli)
Taivutettavan putken halkaisijaEnintään 45 mm

Tekniset tiedot

OMINAISUUDETU.M.PROVAR 5
Y maks. taivutus nopeus°/1"150
Y paikoitustarkkuus+/- °0.1
X maks. liike nopeusmm 1"1000
X paikoitustarkkuus+/- mm0.1
Z maks. pyöritys nopeus°/1"450
Z paikoitustarkkuus+/- °0.1
B1 maks. vaakatason liikemt/1"24
B1 paikoitustarkkuus+/- mm0.1
B2 maks. vaakatason liikenopeusmt/1"24
B2 paikoitustarkkuus+/- mm0.1
Paino+/- Kg4000
KAPASITEETTIU.M.PROVAR 5
Pyöreä putki R=42 Kg/mm²mm45x4
Muuttuva säde R=42 Kg/mm²
keskisäde min 10D
mm35x2
Pyöreä putki, rstmm40x3
Pyöreä putki, Al, Cu, Ot.mm45x5
Neliöputki R=42 Kg/mm²mm40x40x2
Suorakaideputki, helppoon suuntaanmm30x45x2
Suorakaideputki, vaikeaan suuntaanmm40x35x2
Pyörötanko R=42 Kg/mm²mm30
Neliötanko R=42 Kg/mm²mm25x25
Tuurnan palautusiskumm60
Max taivutuskulma°195
Konnen pituusmm3450
Konnen jatkomm1540

Valokuvat

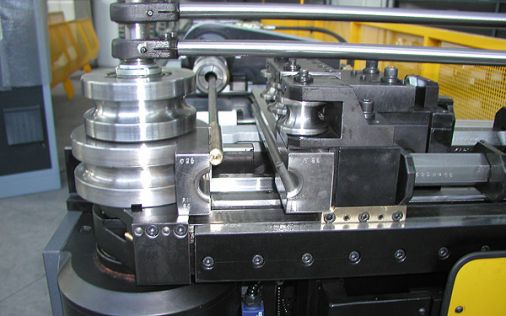

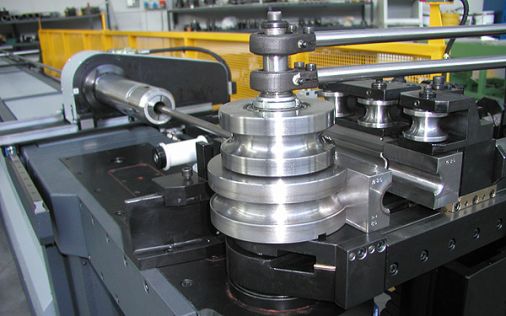

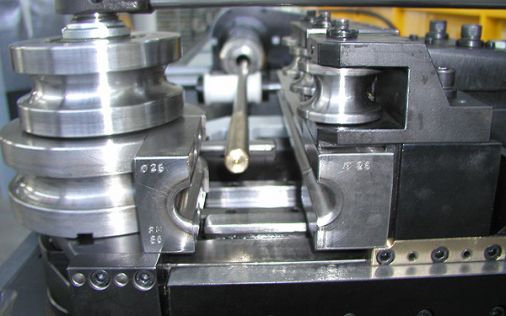

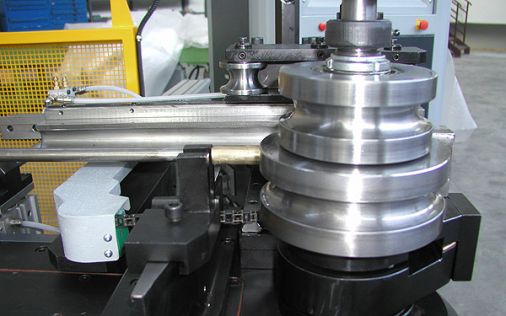

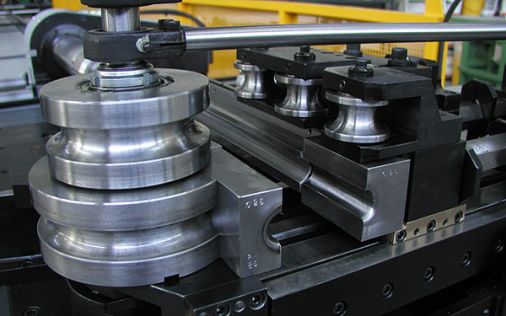

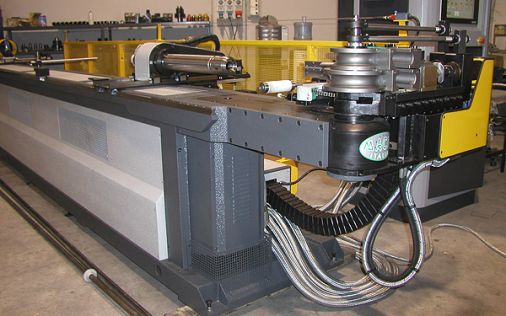

PROVAR 5 U-D - Sarja 45
