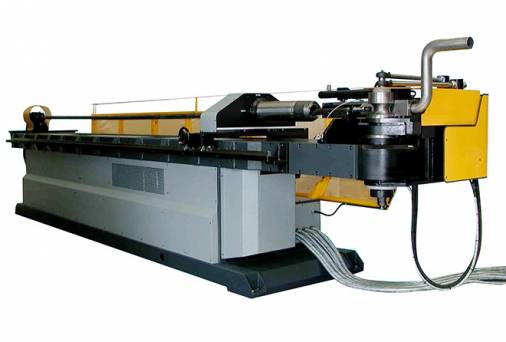

PROFAST 90 CN3 Taivutuskone PROFAST 90 CN3
PROFAST 90 CN3 (Sarja 90) on täysautomaattinen taivutuskone, jossa on 3 akselia: taivutus (Y-akseli), pituus X-akseli) ja rotaatio (Z-akseli). PROFAST 90 CN3 voi taittaa putkia joiden halkaisija on enintään 90 mm.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
| Mallin nimi | PROFAST 90 CN3 |
| Akselien määrä | 3 akselia (Y, X e Z) |
| Putken liike | - Taivutus (akseli Y) - Pituus (akseli X) - Rotaatio (akseli Z) |
| Taivutettavan putken halkaisija | Enintään 90 mm |
Tekniset tiedot
| OMINAISUUDET | U.M. | PROFAST |
| Y maks. taivutus nopeus | °/1" | 45 |
| Y paikoitustarkkuus | +/- ° | 0.1 |
| X maks. liike nopeus | mm 1" | 650 |
| X paikoitustarkkuus | +/- mm | 0.1 |
| Z maks. pyöritys nopeus | °/1" | 180 |
| Z paikoitustarkkuus | +/- ° | 0.1 |
| Paino | +/- Kg | 5500 |
| KAPASITEETTI | U.M. | PROFAST |
| Pyöreä putki R=42 Kg/mm² | mm | 90x7 |
| Pyöreä putki, rst | mm | 90x4 |
| Pyöreä putki, Al, Cu, Ot. | mm | 90x10 |
| Neliöputki R=42 Kg/mm² | mm | 60x60x3 |
| Suorakaideputki, helppoon suuntaan | mm | 40x80x2 |
| Suorakaideputki, vaikeaan suuntaan | mm | 80x50x2 |
| Pyörötanko R=42 Kg/mm² | mm | 50 |
| Neliötanko R=42 Kg/mm² | mm | 40x40 |
| Tuurnan palautusisku | mm | 100 |
| Max taivutuskulma | ° | 195 |
| Konnen pituus | mm | 3600 |
| Konnen jatko | mm | 1560 |
