PROVAR 6 U-D - Sarja 90 Original

Taivutuskoneet PROVAR 6 U-D - Sarja 90

6-akseliset taivutuskoneet putkille, joiden halkaisija on enintään 90 mm.

frecciaFill

Tiedot

PROVAR 6-90 U-D
Taivutuskoneet PROVAR 6-90 U-D
PROVAR 6-90 U-D (Sarja 90) on täysautomaattinen taivutuskone, jossa on 6 akselia:  taivutus (Y-akseli), pituus (X-akseli) ja rotaatio (Z-akseli) tuurnan ja pitimen sivuttaisliike (akselit B1 ja B2) ja taivutuspään pystyliike (akseli A).

PROVAR 6-90 U-D voi taittaa putkia joiden halkaisija on enintään 90mm ja siinä on kaksi työkalutasoa kiinteälle sätelle ja muuttuvalle säteelle, tai vaihtoehtoisesti kolmelle erilliselle kiinteälle säteelle.

Mallissa on vakiona:
- lämmönvaihdin;
- tuurnan ennenaikainen poisveto;
- tuurnan automaattinen voitelu.
PROVAR 6 U-D - Sarja 90
Mallin nimiPROVAR 6-90 U-D
Akselien määrä6 akselia (Y, X, Z, B1, B2, A)
Putken liike- Taivutus (akseli Y)
- Pituus (akseli X)
- Rotaatio (akseli Z)
- Pitimen poikittaisliike (B1 akseli)
- Tuurnan poikittaisliike (B2 akseli)
- Taivutuspään pystyliike (akseli A)
Taivutettavan putken halkaisijaEnintään 90 mm

Tekniset tiedot

OMINAISUUDETU.M.PROVAR 6
Y maks. taivutus nopeus°/1"45
Y paikoitustarkkuus+/- °0.1
X maks. liike nopeusmm 1"650
X paikoitustarkkuus+/- mm0.1
Z maks. pyöritys nopeus°/1"180
Z paikoitustarkkuus+/- °0.1
B1 maks. vaakatason liike mt/1"6
B1 paikoitustarkkuus+/- mm0.1
B2 maks. vaakatason liikenopeus mt/1"6
B2 paikoitustarkkuus+/- mm0.1
A maks. taivutuspään pystyliikemt/1"4
A paikoitustarkkuus+/- mm0.1
Paino+/- Kg6500
KAPASITEETTI
U.M.PROVAR 6
Pyöreä putki R=42 Kg/mm²mm90x7
Muuttuva säde R=42 Kg/mm²
keskisäde min 10D
mm80x2
Pyöreä putki, rstmm90x4
Pyöreä putki, Al, Cu, Ot.mm90x10
Neliöputki R=42 Kg/mm² mm60x60x3
Suorakaideputki, helppoon suuntaanmm40x80x2
Suorakaideputki, vaikeaan suuntaanmm80x50x2
Pyörötanko R=42 Kg/mm²mm50
Neliötanko R=42 Kg/mm²mm40x40
Tuurnan palautusiskumm140
Max taivutuskulma°195
Konnen pituusmm3600
Konnen jatkomm1560

Valokuvat

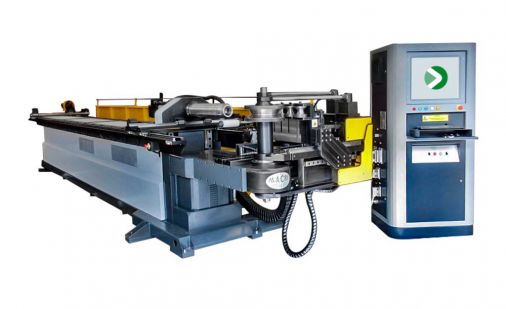

PROVAR 6 U-D - Sarja 90

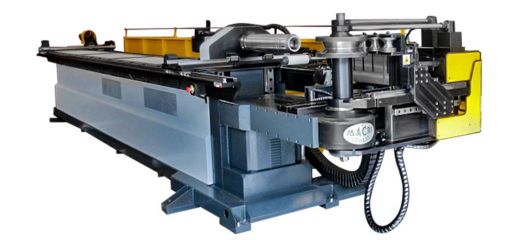

PROVAR 6 U-D - Sarja 90
